EU 45 - 65 - 105
EU 45 - 65 - 105
Presión máxima: ≤5 ÷ ≤10 mbar

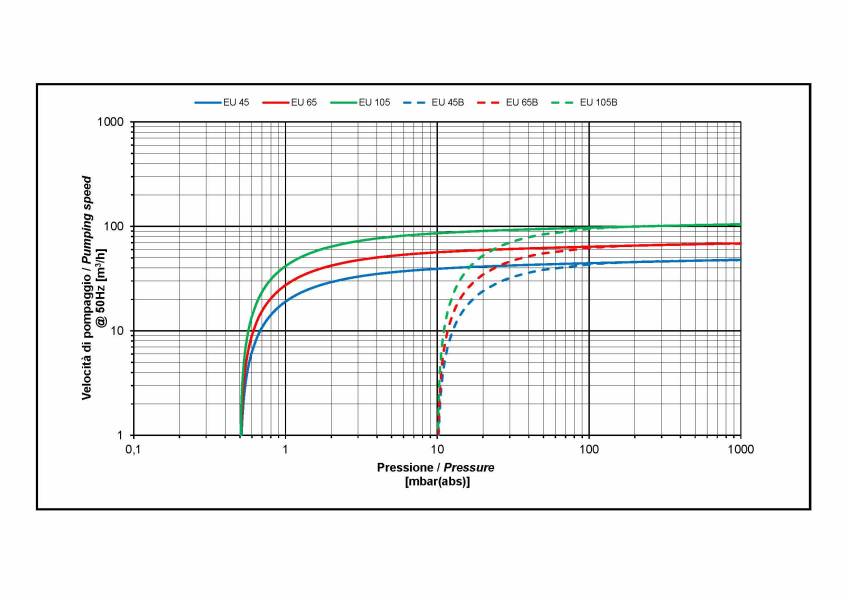

Velocidad de bombeo: 48 ÷ 126 m^ 3/ h
Las bombas EU 45, EU 65 y EU 105 son bombas rotativas de paletas lubricadas de una etapa con recirculación de aceite.
El motor eléctrico con brida se conecta mediante un acoplamiento elástico.
La refrigeración se garantiza mediante un potente ventilador centrífugo. Una válvula de retención integrada impide el retorno del aceite y la
entrada de aire en la cámara de bombeo durante la fase de parada.
El depósito de aceite dispone de un sistema para separar la niebla de aceite del aire de escape; el aceite separado se recupera automáticamente de la bomba.
El lastre de gas evita la condensación dentro de la bomba cuando se aspiran pequeñas cantidades de vapor.
Las bombas EU 45, EU 65 y EU 105 son adecuadas para la evacuación de sistemas cerrados o para funcionar a un vacío constante dentro del siguiente rango:
UE 45 – UE 65 – UE 105 de 0,5 a 300 mbar (absoluto)
EU 45 B – EU 65 B – EU 105 B de 10 a 850 mbar (absoluto)
ACCESORIOS
Los siguientes accesorios son útiles para la instalación y el control de los parámetros de funcionamiento de la bomba:
● Filtro de succión externo
● Manómetros de vacío / vacuostatos
● Manómetros / presostatos
● Termostato
● Interruptor de nivel mínimo de aceite
| UE 45 | UE 65 | UE 105 | |
|---|---|---|---|
| Velocidad de bombeo m³/h |
50 Hz 48 60 Hz 58 |
50 Hz 69 60 Hz 83 |
50 Hz 105 60 Hz 126 |
| Presión máxima con lastre de gas (abs.) mbar |
≤ 0,5 (≤ 10 /B) |
≤ 0,5 (≤ 10 /B) |
≤ 0,5 (≤ 10 /B) |
| Potencia del motor kW |
50 Hz 1,1 60 Hz 1,5 |
50 Hz 1,5 60 Hz 2,2 |
50 Hz 2,2 60 Hz 3 |
| Velocidad del motor rpm |
50 Hz 1500 60 Hz 1800 |
50 Hz 1500 60 Hz 1800 |
50 Hz 1500 60 Hz 1800 |
| Tolerancia al vapor de agua mbar |
30 | 30 | 30 |
| Capacidad de bombeo de vapor de agua kg/h |
1 | 1,4 | 2,2 |
| Carga lubricante l |
2 | 3 | 3 |
| Nivel de presión sonora dB(A) |
50 Hz 68 60 Hz 69 |
50 Hz 69 60 Hz 70 |
50 Hz 67 60 Hz 69 |

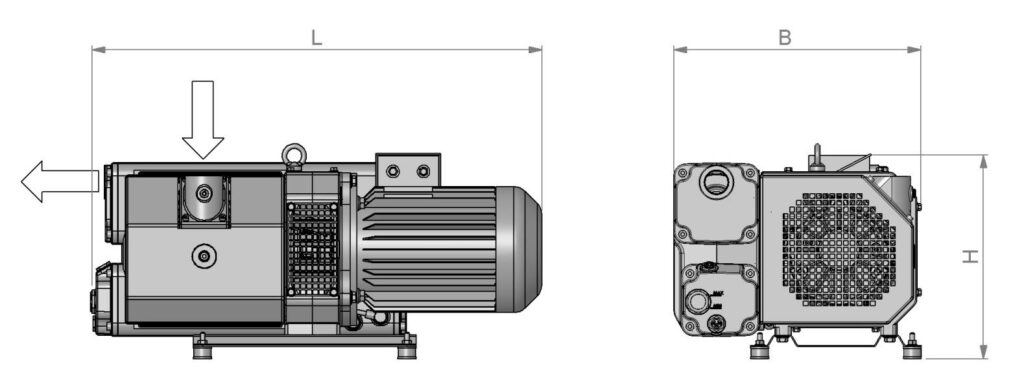

| Dimensiones LxBxH (mm) |
50 Hz 556×340×284 60 Hz 581×340×284 |
50 Hz 601×340×284 60 Hz 641×340×284 |
50 Hz 735×405×334 60 Hz 735×405×334 |
| Peso kg |
50 Hz 52 60 Hz 54 |
50 Hz 60 60 Hz 65 |
50 Hz 82 60 Hz 86 |
| Conexiones* | Entrada Gas de 1″ ¼ Salida Gas de 1″ ¼ |
Entrada Gas de 1″ ¼ Salida Gas de 1″ ¼ |
Entrada Gas de 1″ ¼ Salida Gas de 1″ ¼ |
- Disposición para brida de motor según normas NEMA
- Otros tipos de conexión bajo pedido
