EU 650 - 1000
EU 650 - 1000
Presión máxima: ≤0,50 ÷ ≤10 mbar

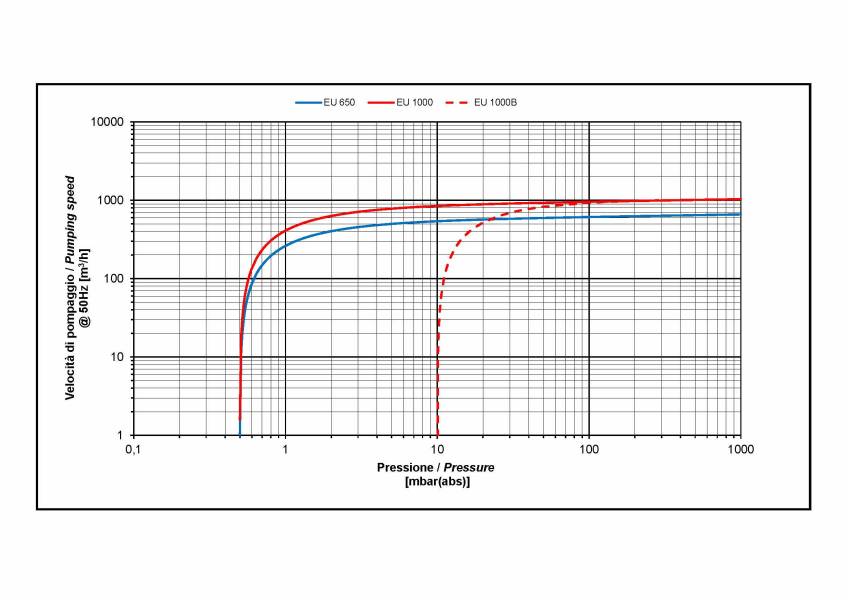

Velocidad de bombeo: 660 ÷ 1239 m^ 3/ h

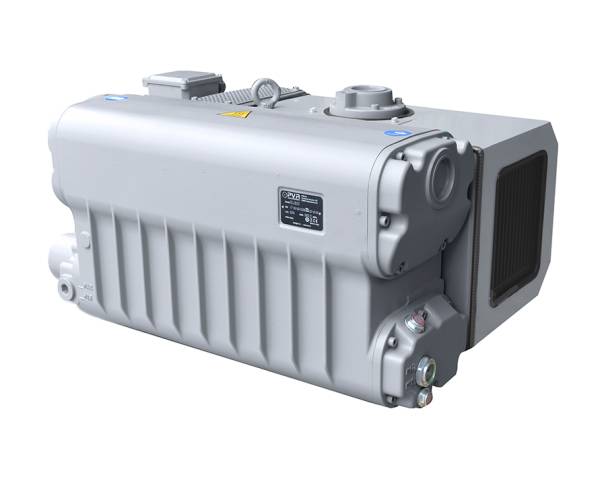

Las bombas EU 650 y EU 1000 son bombas rotativas de paletas lubricadas de una etapa con recirculación de aceite.
El motor eléctrico con brida está acoplado mediante un acoplamiento elástico.
La refrigeración se garantiza mediante un intercambiador de calor aire-aceite y un ventilador centrífugo.
Una válvula de retención integrada impide el retorno del aceite y del aire a la cámara de bombeo durante la fase de parada.
El depósito de aceite dispone de un sistema para separar la niebla de aceite del aire de escape; el aceite separado se recupera automáticamente de la bomba.
Los balastos de gas evitan la condensación dentro de la bomba cuando se aspiran pequeñas cantidades de vapor.
Las bombas EU 650 y EU 1000 son adecuadas para la evacuación de sistemas cerrados o para funcionar a un vacío constante dentro del siguiente rango:
EU 650 de 0,5 a 850 mbar (absoluto)
EU 1000 de 0,5 a 300 mbar (absoluto)
EU 1000 B de 10 a 850 mbar (absoluto)
ACCESORIOS
Los siguientes accesorios son útiles para la instalación y el control de los parámetros de funcionamiento de la bomba:
● Filtro de succión externo
● Manómetros de vacío / vacuostatos
● Manómetros / presostatos
● Termostato
● Interruptor de nivel mínimo de aceite
| UE 650 | 1000 E | |
|---|---|---|
| Velocidad de bombeo m³/h |
50 Hz 660 60 Hz 790 |
50 Hz 1033 60 Hz 1239 |
| Presión máxima con lastre de gas (asignado) mbar |
≤ 0,5 | ≤ 0,5 (≤ 10 /B) |
| Potencia del motor kW |
50 Hz 15 60 Hz 18,5 |
50 Hz 22 60 Hz 30 |
| Velocidad del motor rpm |
50 Hz 1000 60 Hz 1200 |
50 Hz 1000 60 Hz 1200 |
| Tolerancia al vapor de agua mbar |
30 | 30 |
| Capacidad de bombeo de vapor de agua kg/h |
13 | 20 |
| Carga lubricante l |
22 | 35 |
| Nivel de presión sonora dB(A) |
50 Hz 73 60 Hz 76 |
50 Hz 80 60 Hz 81 |
| Dimensiones Largo × Ancho × Alto (mm) |
50 Hz 1436×823×653 60 Hz 1481×823×653 |
50 Hz 1710×941×659 60 Hz 1785×941×659 |
| Peso kg |
50 Hz 582 60 Hz 612 |
50 Hz 862 60 Hz 922 |
| Conexiones* | Entrada Gas de 4” Salida Gas de 3” |
Entrada Gas de 4” Salida Gas de 4” |
- Disposición para brida de motor según normas NEMA
- Otros tipos de conexión bajo pedido
