PVL 15-35
PVL 15-35
Presión Máxima: ≤0,50 ÷ ≤ 20 mbar

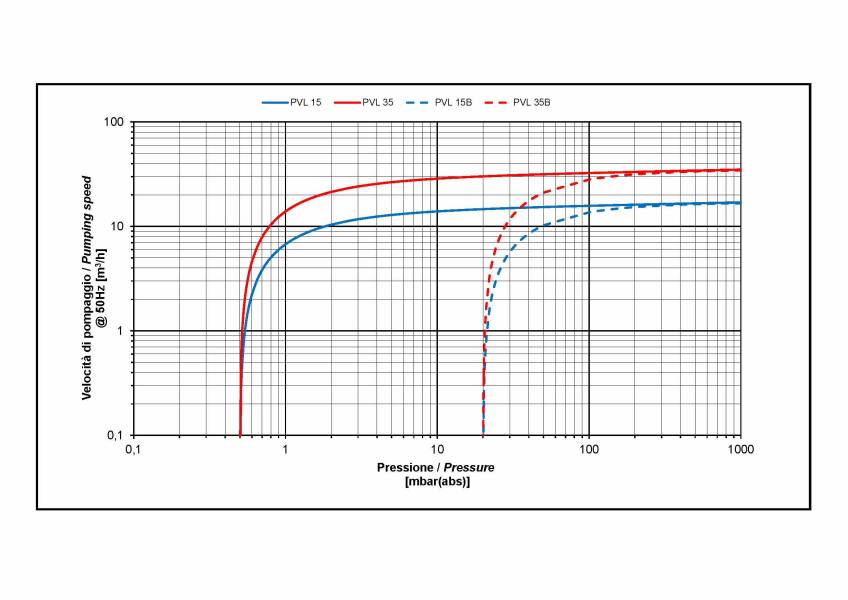

Velocidad de bombeo: 17 ÷ 42 * m ^ 3 / h
Las bombas PVL 15 y PVL 35 son bombas rotativas de paletas lubricadas de una sola etapa con recirculación de aceite. El motor eléctrico con brida se conecta mediante un acoplamiento elástico.
Una válvula de control integrada impide el retorno del aceite y la entrada de aire a la cámara de bombeo durante la fase de parada.
El depósito de aceite dispone de un sistema para separar la niebla de aceite del aire de escape; el aceite separado se recupera automáticamente de la bomba.
El lastre de gas evita la condensación dentro de la bomba cuando se aspiran pequeñas cantidades de vapor.
Las bombas PVL 15 y PVL 35 son adecuadas para la evacuación de sistemas cerrados o para funcionar a un vacío constante comprendido en el siguiente rango:
PVL 15 – PVL 35 de 0,5 a 300 mbar (absoluto)
PVL 15 B – PVL 35 B de 20 a 850 mbar (absoluto)
ACCESORIOS
Los siguientes accesorios son útiles para la instalación y el control de los parámetros de funcionamiento de la bomba:
Filtro de succión externo
Manómetros de vacío / vacuostatos
Manómetros / presostatos
Termostato
Interruptor de nivel mínimo de aceite
| PVL 15 | PVL 35 | |
|---|---|---|
| Velocidad de bombeo m³/h |
50 Hz 17 60 Hz 20 |
50 Hz 35 60 Hz 42 |
| Presión máxima con lastre de gas (abs.) mbar |
≤ 0,5 (≤ 20 /B) |
≤ 0,5 (≤ 20 /B) |
| Potencia del motor kW |
50 Hz 0,55 60 Hz 0,75 |
50 Hz 0,75 60 Hz 1,1 |
| Velocidad del motor rpm |
50 Hz 1500 60 Hz 1800 |
50 Hz 1500 60 Hz 1800 |
| Tolerancia al vapor de agua mbar |
30 | 30 |
| Capacidad de bombeo de vapor de agua kg/h |
0,25 | 0,5 |
| Carga lubricante l |
1 | 1,5 |
| Nivel de presión sonora dB(A) |
50 Hz 66 60 Hz 67 |
50 Hz 68 60 Hz 69 |

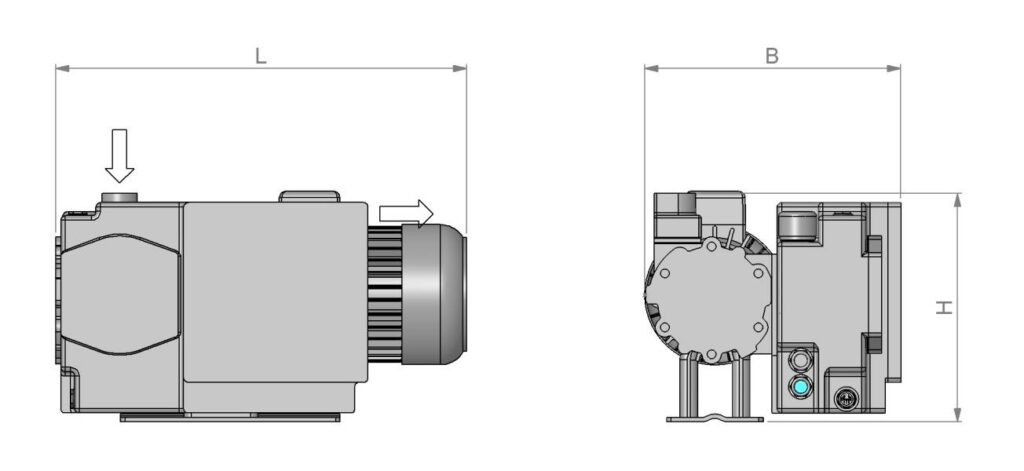

| Dimensiones Largo × Ancho × Alto (mm) |
50 Hz 380×260×222 60 Hz 415×260×222 |
50 Hz 460×296×271 60 Hz 488×296×271 |
| Peso kg |
50 Hz 23 60 Hz 26 |
50 Hz 38 60 Hz 40 |
| Conexiones* | Entrada Gas de ½″ Salida Gas de ½″ |
Entrada Gas de ¾″ Salida Gas de ¾″ |
- Disposición para brida de motor según normas NEMA
- Otros tipos de conexión bajo pedido
